| 針對(duì)一般地坪涂料難以達(dá)到GMP規(guī)范中對(duì)高潔凈場(chǎng)所的嚴(yán)苛要求，公司研發(fā)中心開(kāi)發(fā)了自流平環(huán)氧面漆，以100%固含量的特種環(huán)氧樹(shù)脂為基料配制而成，具有綠色環(huán)保、光澤度高、一次性成膜厚、漆膜強(qiáng)韌耐磨等優(yōu)良特性，是潔凈度要求高的電子企業(yè)廠房、制藥企業(yè)廠房等場(chǎng)所理想的地坪涂裝系統(tǒng)。 |
適用范圍
◇ 航天、航空等無(wú)塵無(wú)菌的高度特殊化的場(chǎng)所。
◇ GMP制藥廠、醫(yī)院、血液制品等無(wú)塵菌室、精密機(jī)械、微電子制造工廠、機(jī)械及化學(xué)綜合性能要求高的區(qū)域。 |
| 技術(shù)指標(biāo) |
| 試驗(yàn)項(xiàng)目 |
|
指標(biāo) |
| 干燥時(shí)間，H |
|
表干（H） |
|
| 實(shí)干（H） | |
|
|
| 拉伸強(qiáng)度，Mpa |
|
≥9 |
| 彎曲強(qiáng)度，Mpa |
|
≥7 |
| 抗壓強(qiáng)度，Mpa |
|
≥85 |
| 邵氏硬度 |
|
≥75 |
| 流平性，cm |
|
≥5min |
| 耐磨性（750g/500r，失重，g) |
|
≤0.02 |
| 耐60%硫酸 |
|
30天允許輕微變色 |
| 耐25%氫氧化鈉 |
|
30天無(wú)異常 |
| 耐3%鹽水 |
|
30天無(wú)異常 |
| 耐汽油，120# |
|
耐 |
| 粘接強(qiáng)度，Mpa |
|
≥2 | | |
性能特點(diǎn)
◇ 表面平滑、美觀、達(dá)鏡面效果；
◇ 無(wú)溶劑、無(wú)氣味、無(wú)污染、無(wú)毒；
◇ 具有耐酸、耐堿，耐化學(xué)品等性能；
◇ 對(duì)潮氣、鹽霧、油類及有機(jī)溶劑都有良好的抗性；
◇ 耐磨、耐壓、耐沖擊、耐高溫、防水、有一定的彈性；
◇ 面層施工一次成型，快速方便。 |
系統(tǒng)特征
◇ 無(wú)溶劑型，雙組份，實(shí)色，亮光或啞光；
◇ 厚度1-5mm；
◇ 一般使用年限為10-15年。 |
 |
施工工藝
| 工藝名稱 |
|
具體做法及要求 |
|
參考用量 |
| 底涂層 |
1.使用環(huán)氧防靜電底漆：主漆和固化劑按比例混合，并攪拌均勻；
2.用滾筒均勻地滾涂，無(wú)漏涂；
3.門邊、墻角、墻腳、機(jī)腳等使用毛刷刷涂。 |
0.15-0.20Kg/m2 |
| 接地銅網(wǎng) |
按設(shè)計(jì)要求鋪設(shè)銅絲或銅箔并用導(dǎo)電膩?zhàn)庸翁顪峡p。 |
間隔2m×2m |
| 中涂砂漿 |
1.使用環(huán)氧防靜電中涂漆：主漆和固化劑按比例混合后加40-150目石英砂攪拌均勻；
2.用批刀整體滿刮1-3遍；
3.待固化后，打磨批刀痕等缺陷處，并清理干凈。 |
0.7kg/m2/mm |
| 膩?zhàn)訉?/TD>
| 1.使用環(huán)氧防靜電中涂漆：主漆和固化劑按比例混合后加適量填料（如石英粉、滑石粉）攪拌均勻；
2.用批刀批括1-2遍，重點(diǎn)是填補(bǔ)地面的坑洞缺陷處；
3.待固化后，打磨批刀痕等缺陷處，用吸塵器、擰干的濕毛巾等清理干凈。 |
0.2-0.3 kg/m2 |
| 面涂層 |
1.使用環(huán)氧防靜電面漆：主漆和固化劑按比例混合，攪拌均勻；
2.用準(zhǔn)備好的滾筒浸上面漆，均勻滾涂，要求涂層均勻，無(wú)漏涂，滾涂2遍，或噴涂1-2遍。 |
0.25-0.30kg/m2 | |
 |

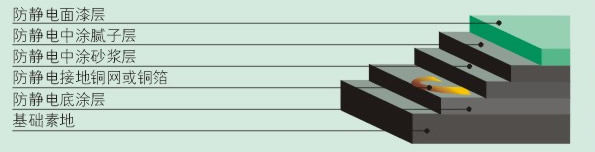

施工剖面
 |
